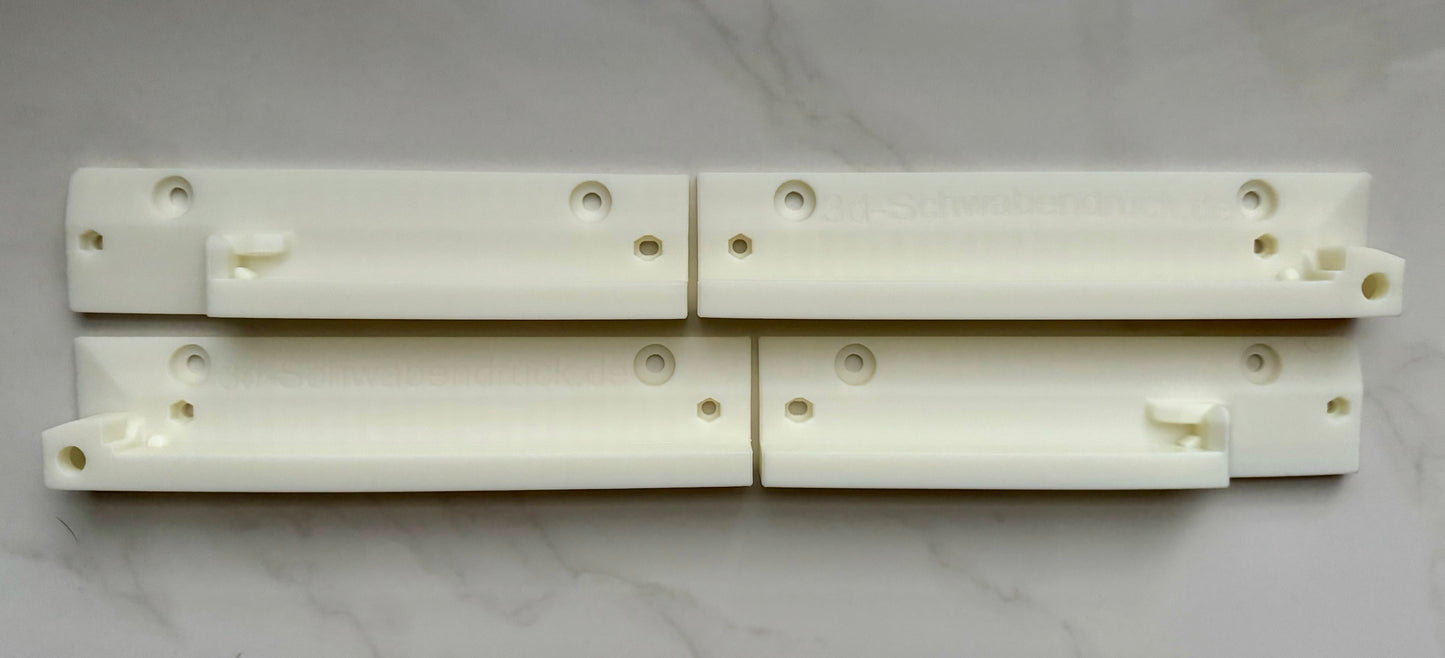

Bosch - Sortimo L-Boxx Schiene Rack Rail Set, Bosch L-Boxx Montageschienen für DIY, 3D Druck

Beschreibung des Rack Rail System´s

• L-Boxx
• T-Boxx
• W-Boxx
• LT-Boxx
• Sortimo-Boxx

• XL-Boxx Variante bekommt ein eigenes Design (in Arbeit)

Der Vorteil ist, dass man die Rack Rails herausziehen und etwas aus der Boxx entnehmen kann, ohne die Boxx herausnehmen zu müssen. Wenn Sie die Boxx an einen anderen Ort bringen wollen, können Sie sie aus dem Aufbewahrungssystem nehmen, ohne die Rack Rails herauszuziehen.

Ich verwende für die Montage Vollauszüge. Wenn Sie die Schienen in einer Korpus montieren wollen, brauchen Sie die Vollauszüge nicht.

Die Breite beträgt ohne Auszüge 458mm + - 1mm, die Tiefe 452mm, die Höhe hängt von der Boxx ab, in der Sie die Boxxen aufbewahren wollen.

Mit Auszügen wird eine Korpusbreite von 483mm + - 1mm benötigt.

Materialliste: (nicht im Lieferumfang enthalten)

Anz.                 Bezeichnung                           Länge
8x                    Flachkopfschrauben                M4 x 8
4x                    Spax                                          freie Wahl
8x                    Mutter                                       M4
8x                    Mutter                                       M8
1x                    Gewindestange                         M8 x 435 + - 3mm

1x                    Vollauszug SO-Tech

Vollauszug 45 Kg mit Selbsteinzug KV2-45-H45-SE 450 mm

1x                     Alternativ Vollauszug mit Verriegelung

TELESKOPAUSZUG 450MM MIT VERRIEGELUNG

• Montageanleitung mit Bildern

• einfach zu bedienen und einfach zu installieren

• Montageschienen für DIY

• Zum Beispiel in Einbau in Werkstatt-Korpuse

• Lieferumfang "Ein Paar" (Links/Rechts)

• Diese Schienen sind zweigeteilt, aus ABS 3D gedruckt und weisen typische Linien auf, die keinen Reklamierungsgrund darstellen.
