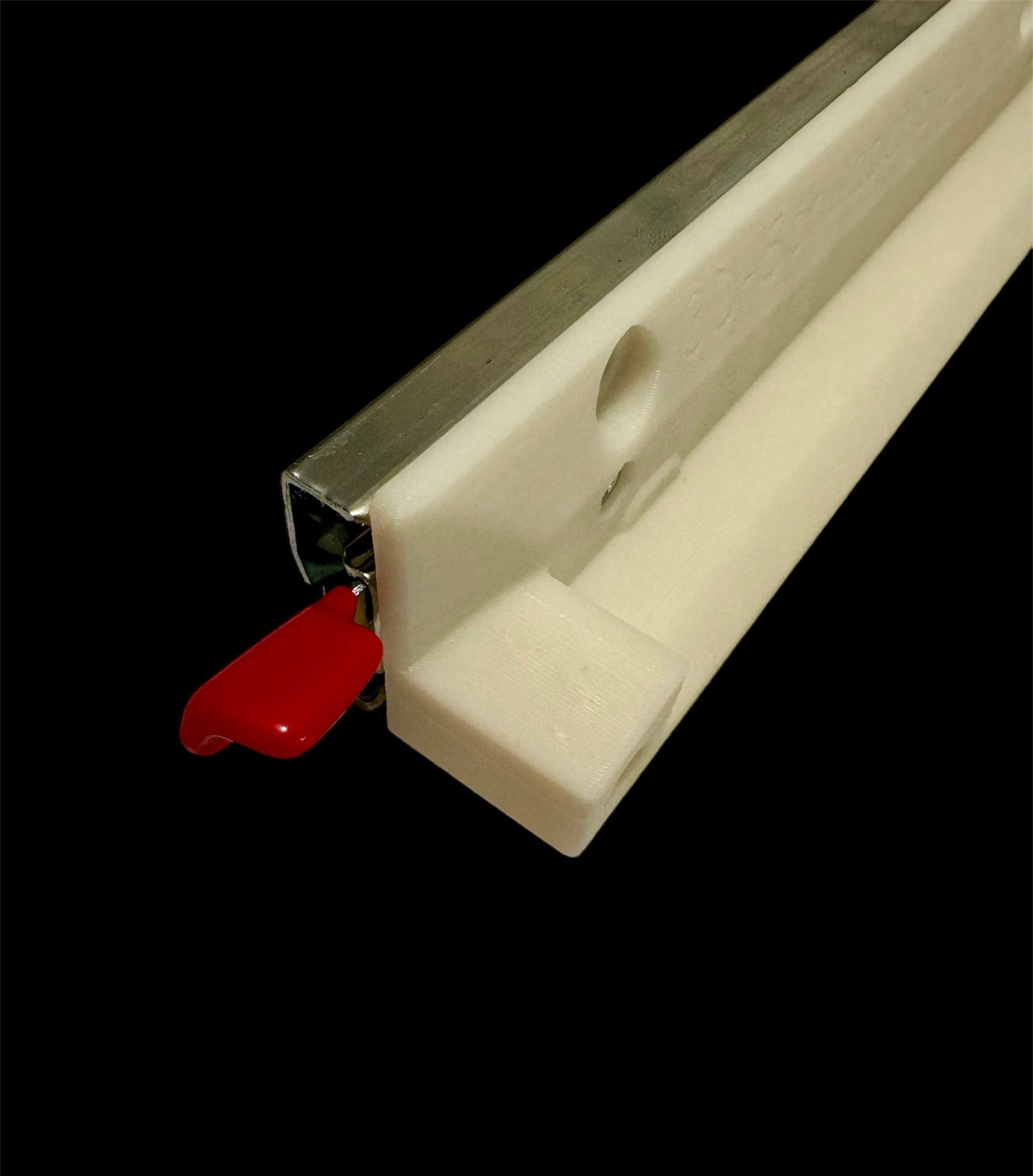

Systainer Führungsschienen Rack Rail Set, zB T-LOC, Systainer3, Bott Montageschienen für DIY, 3D Druck

Beschreibung des Rack Rail System´s

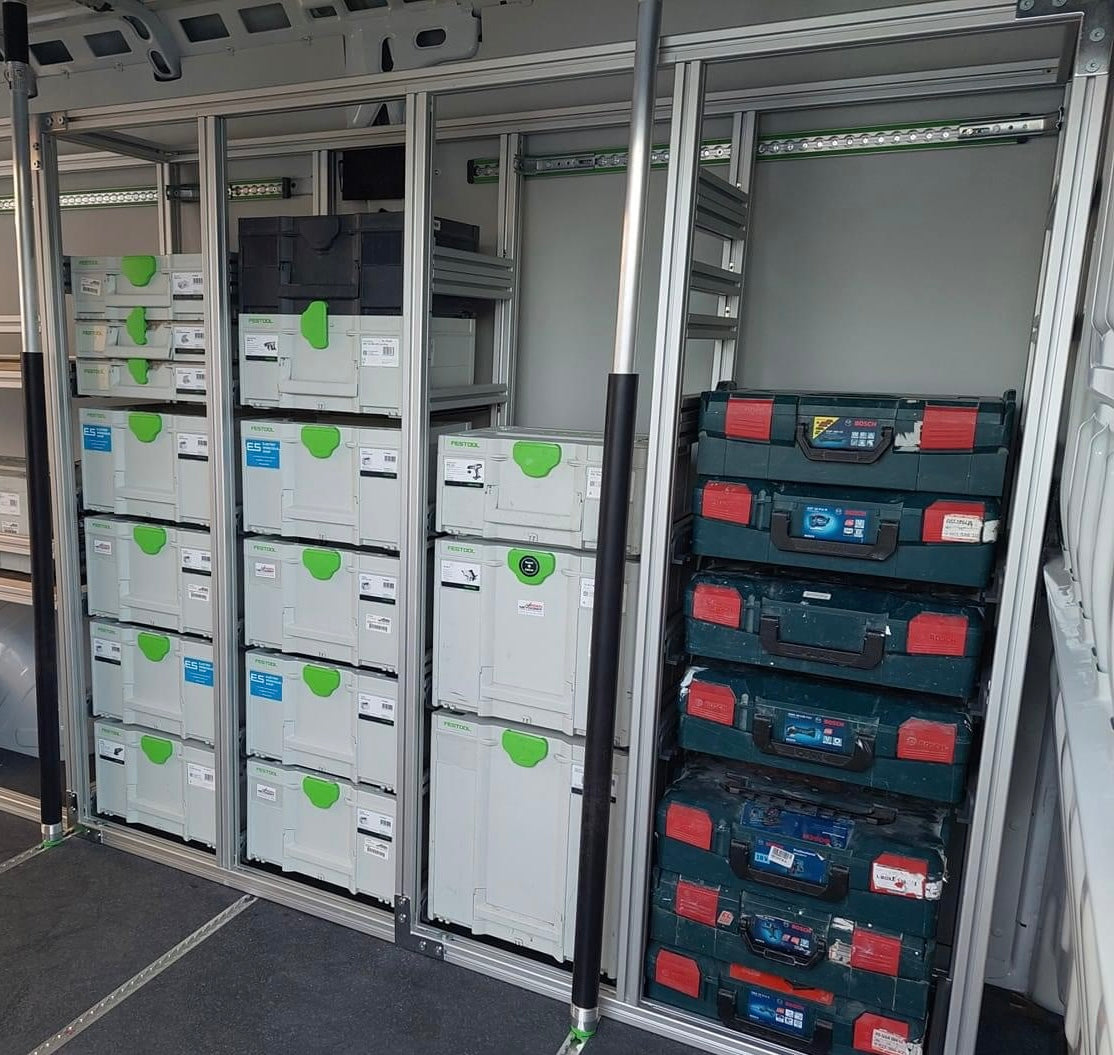

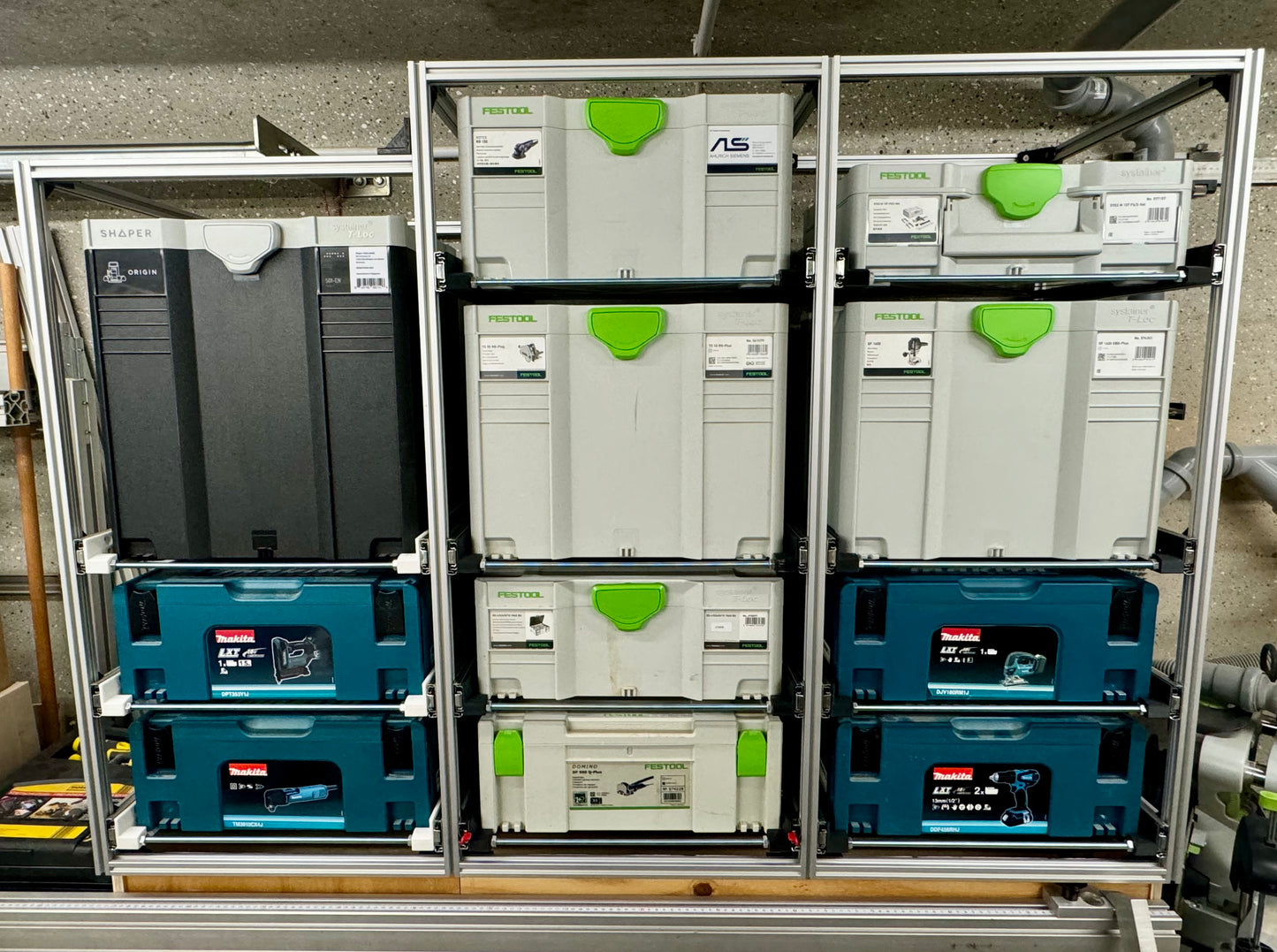

Das Design wird verwendet, um eine Aufbewahrungslösung für verschiedene Systainer zu bauen, wie z.B.

• T-LOC
• Systainer 3 (neue Generation)

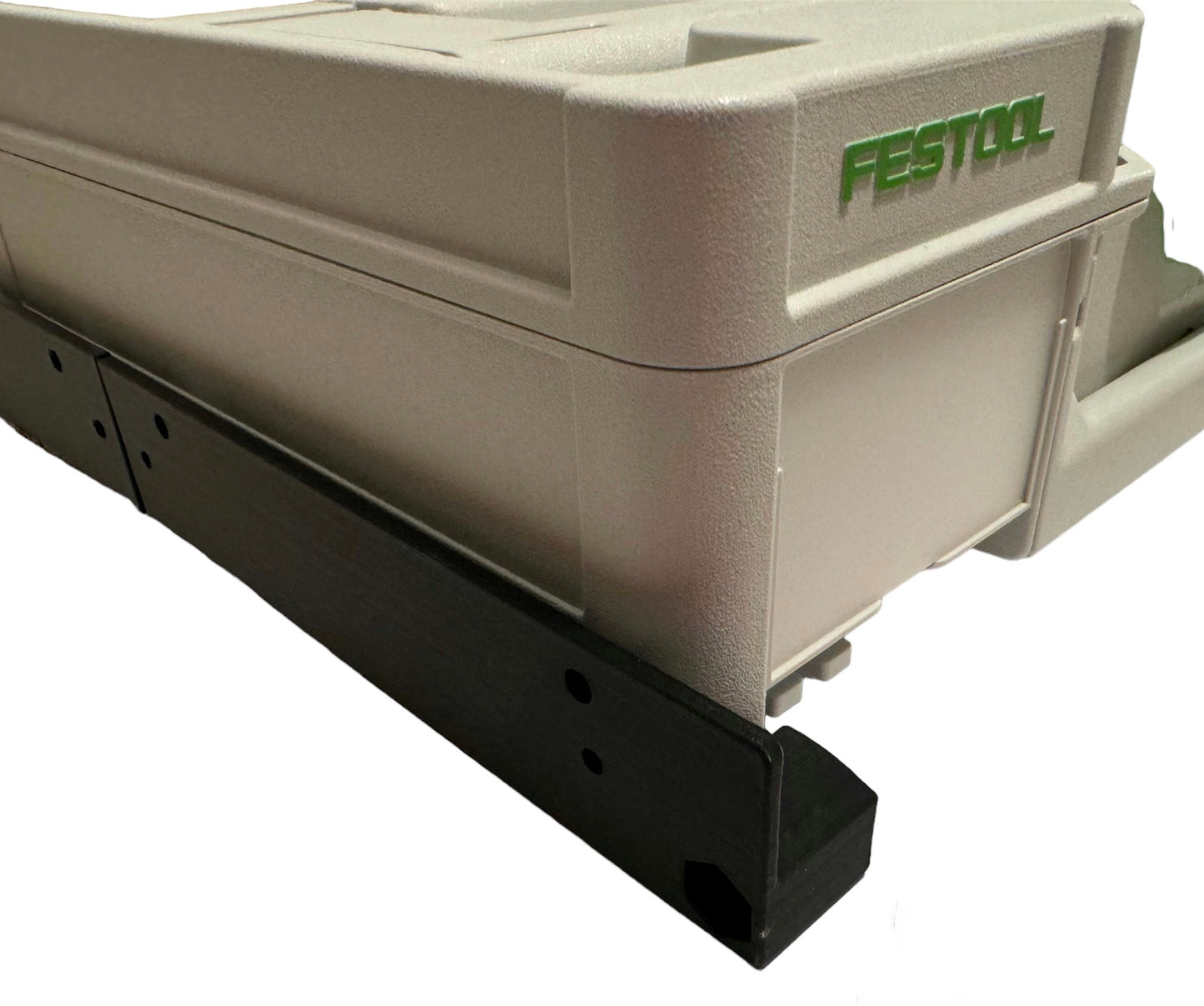

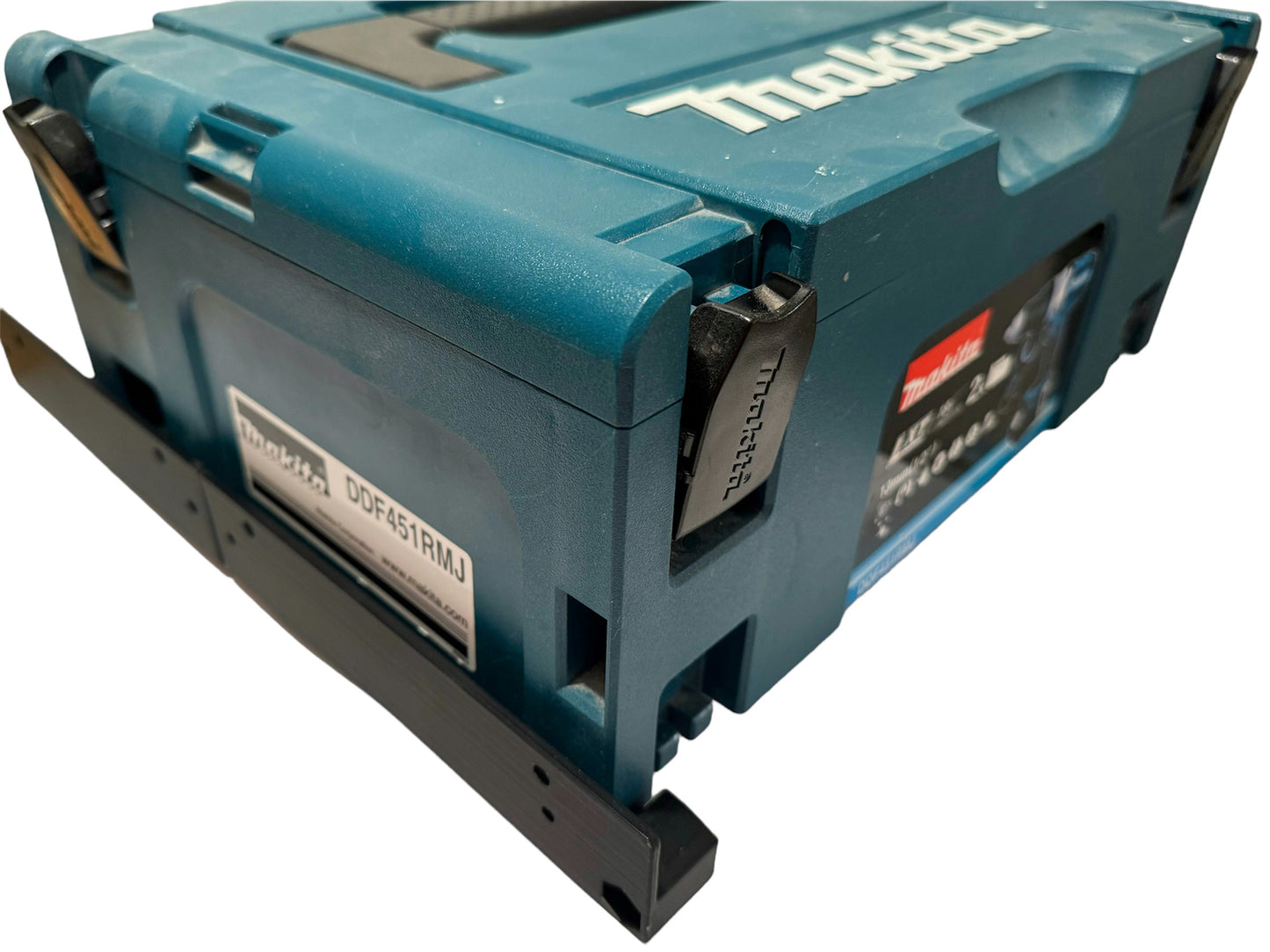

• Verschiedene Marken wie zB Festool, Makita, Bott kompatibel
• Die Schienen sind so angepasst, dass auch ältere Modelle passen
• Verwendete Marken dienen nur der Veranschaulichung der Kompatibilität

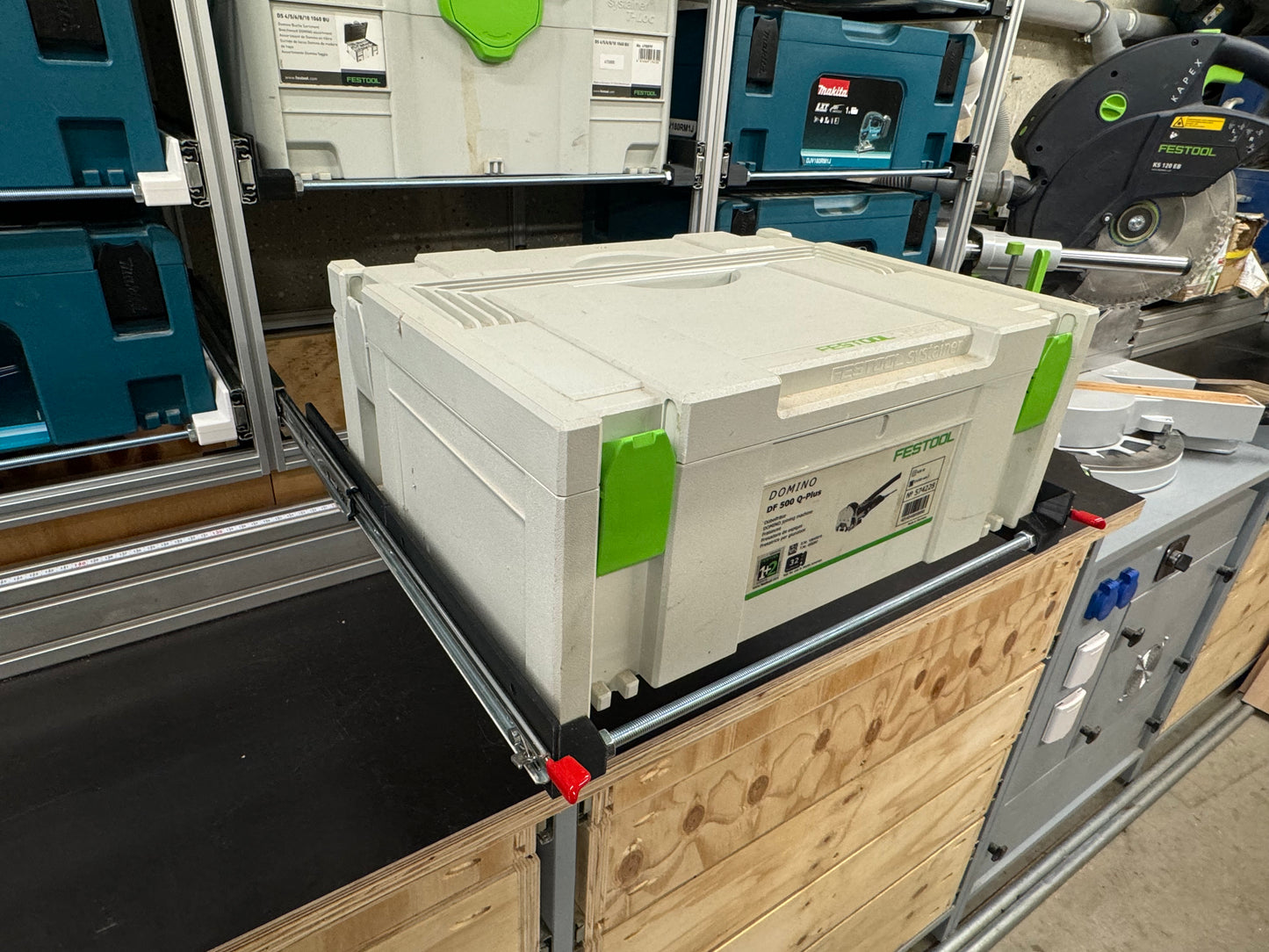

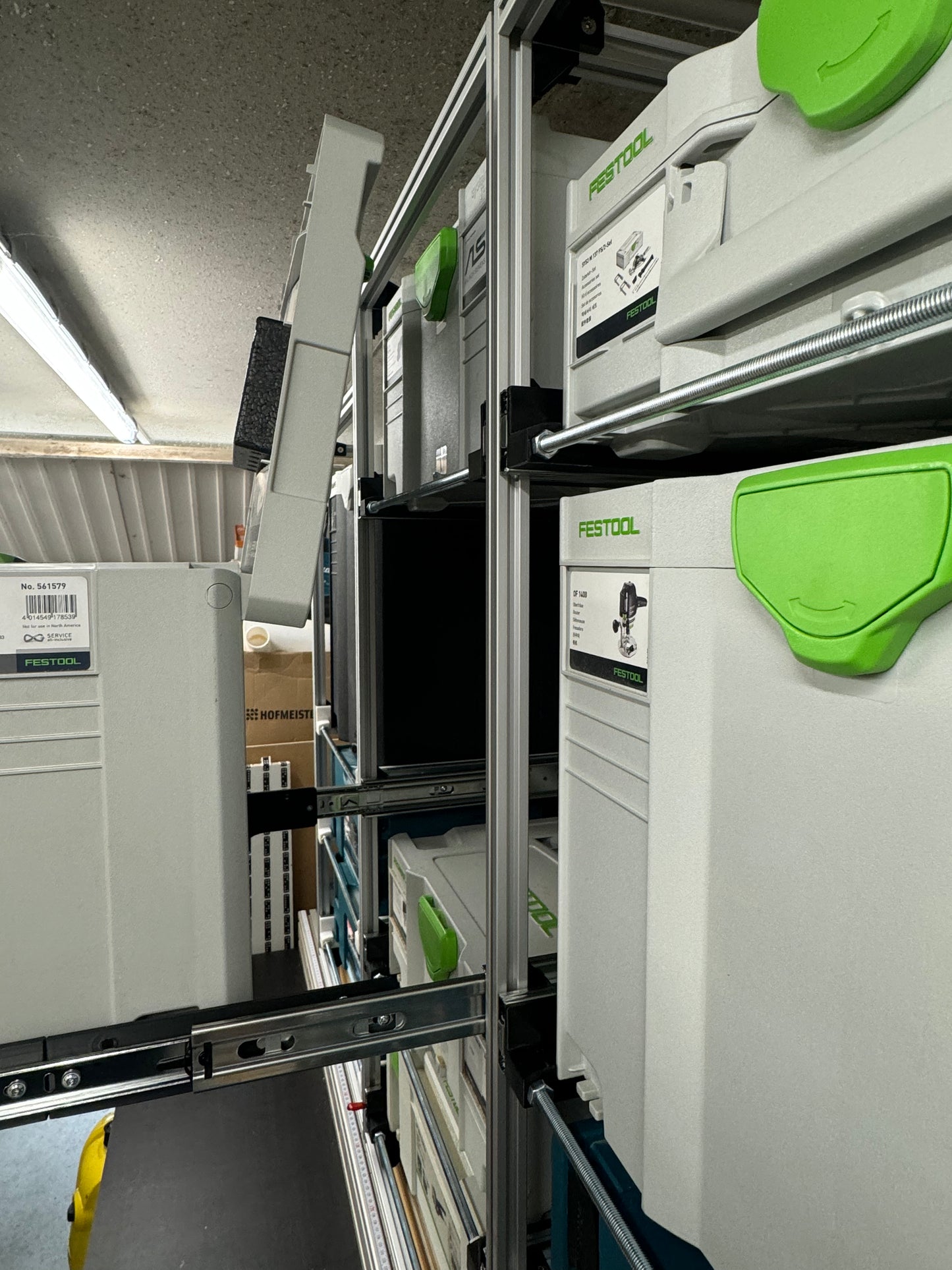

Der Vorteil ist, dass man die Rack Rails herausziehen und etwas aus den Systainer entnehmen kann, ohne die Boxx herausnehmen zu müssen. Wenn Sie die Systainer an einen anderen Ort bringen wollen, können Sie sie aus dem Aufbewahrungssystem nehmen, ohne die Rack Rails herauszuziehen.

Ich verwende für die Montage Vollauszüge. Wenn Sie die Schienen in einer Holzkiste montieren wollen, brauchen Sie die Vollauszüge nicht zwingend.

Die Breite beträgt ohne Auszüge 417mm + - 1mm, die Tiefe 452mm, die Höhe hängt von den Systainer ab, in der Sie die Systainer aufbewahren wollen.

Mit Auszügen wird eine Korpusbreite von 442,5mm + - 1mm benötigt.

Materialliste: (nicht im Lieferumfang enthalten)

Anz.                 Bezeichnung                           Länge
8x                    Flachkopfschrauben                M4 x 8
4x                    Spax                                          freie Wahl
8x                    Mutter                                       M4
8x                    Mutter                                       M8
1x                    Gewindestange                         M8 x 412 + - 3mm

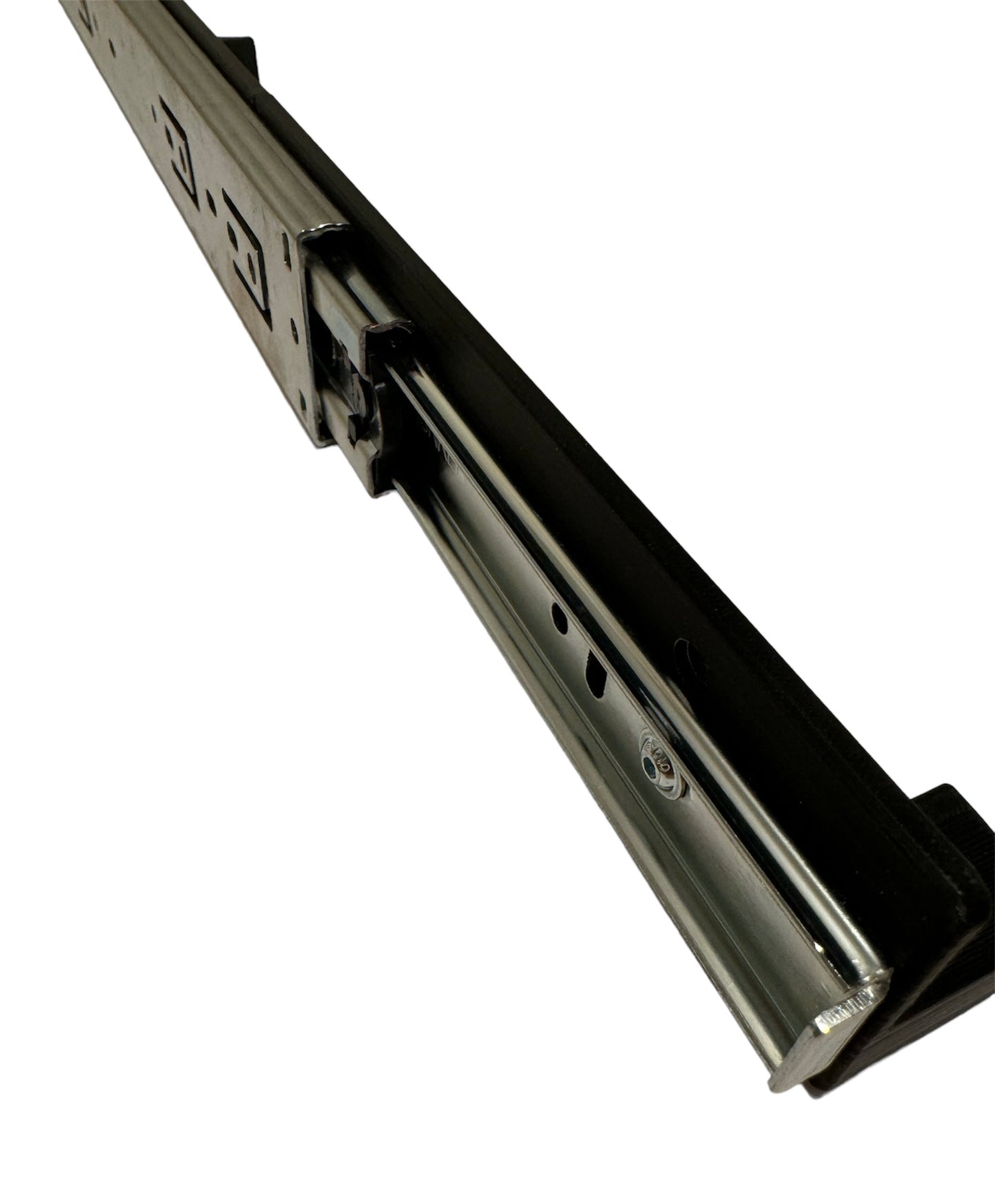

1x                    Vollauszug SO-Tech

Vollauszug 45 Kg mit Selbsteinzug KV2-45-H45-SE 450 mm

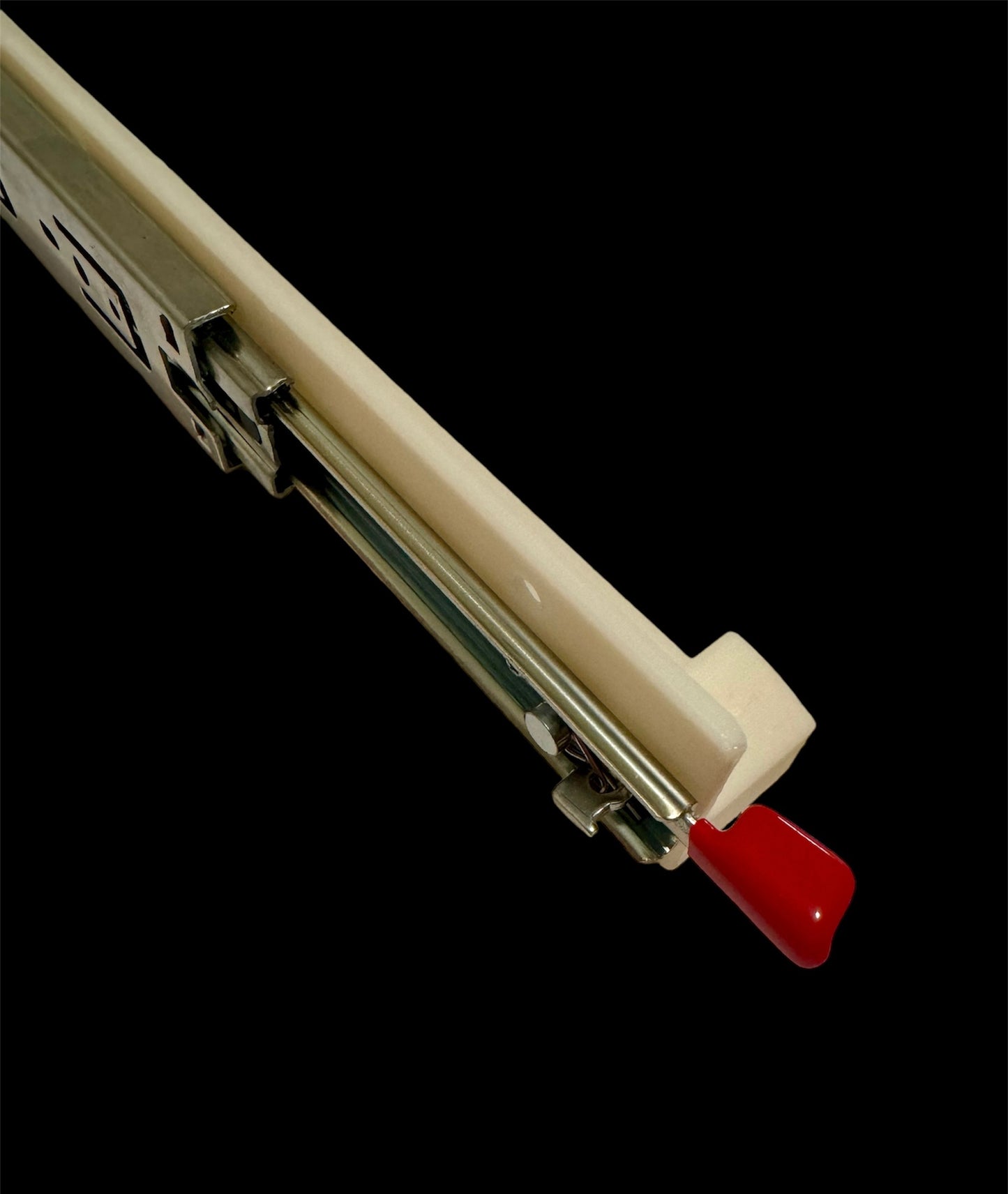

1x                     Alternativ Vollauszug mit Verriegelung

TELESKOPAUSZUG 450MM MIT VERRIEGELUNG

BITTE NUR DIESE SCHIENEN VERWENDEN, KEINE GARANTIE FÜR ANDERE MARKEN!!!!

• Montageanleitung mit Bildern

• einfach zu bedienen und einfach zu installieren

• Montageschienen für DIY

• Zum Beispiel in Einbau in Werkstatt-Korpuse

• Lieferumfang "Ein Paar" (Links/Rechts)

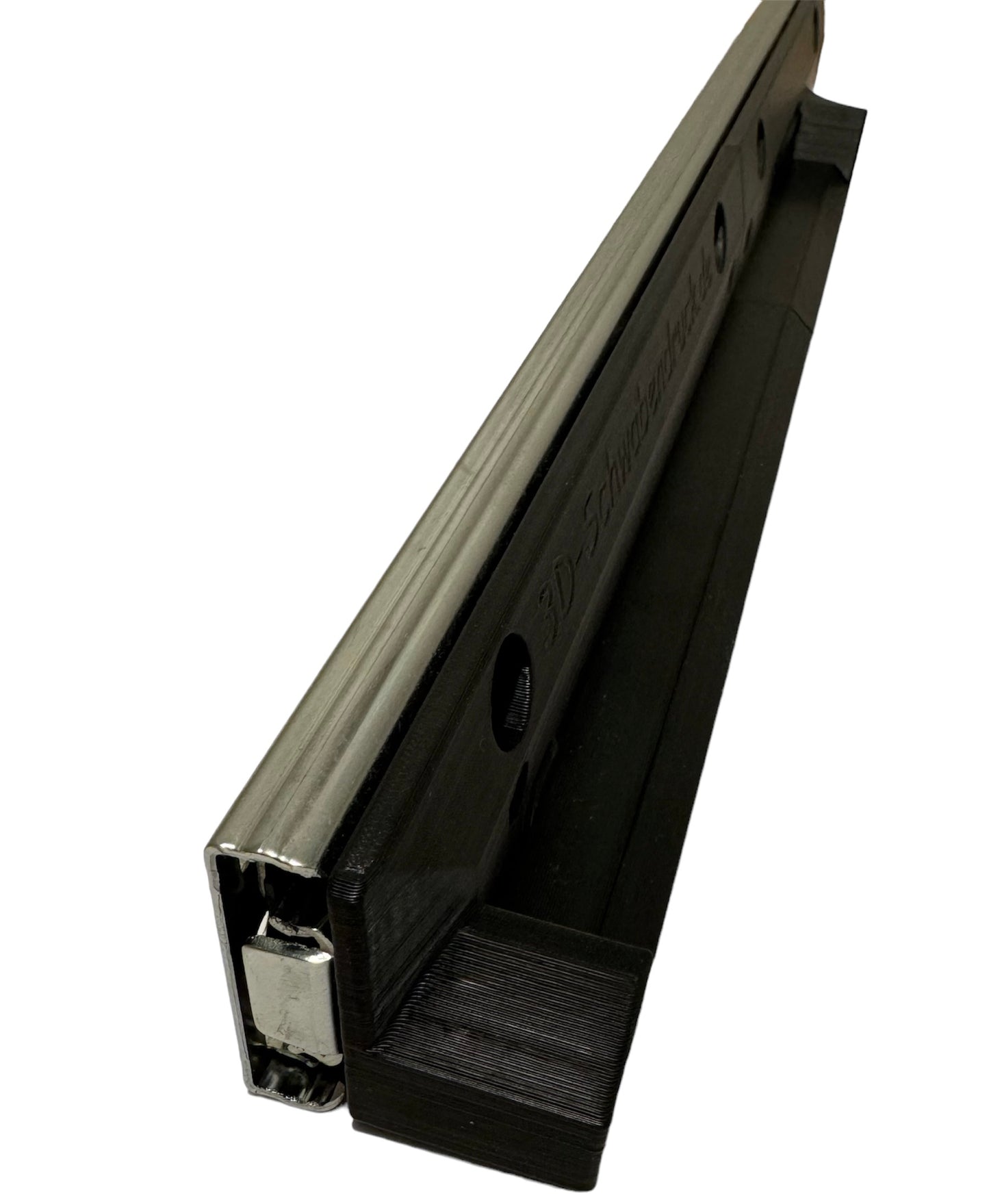

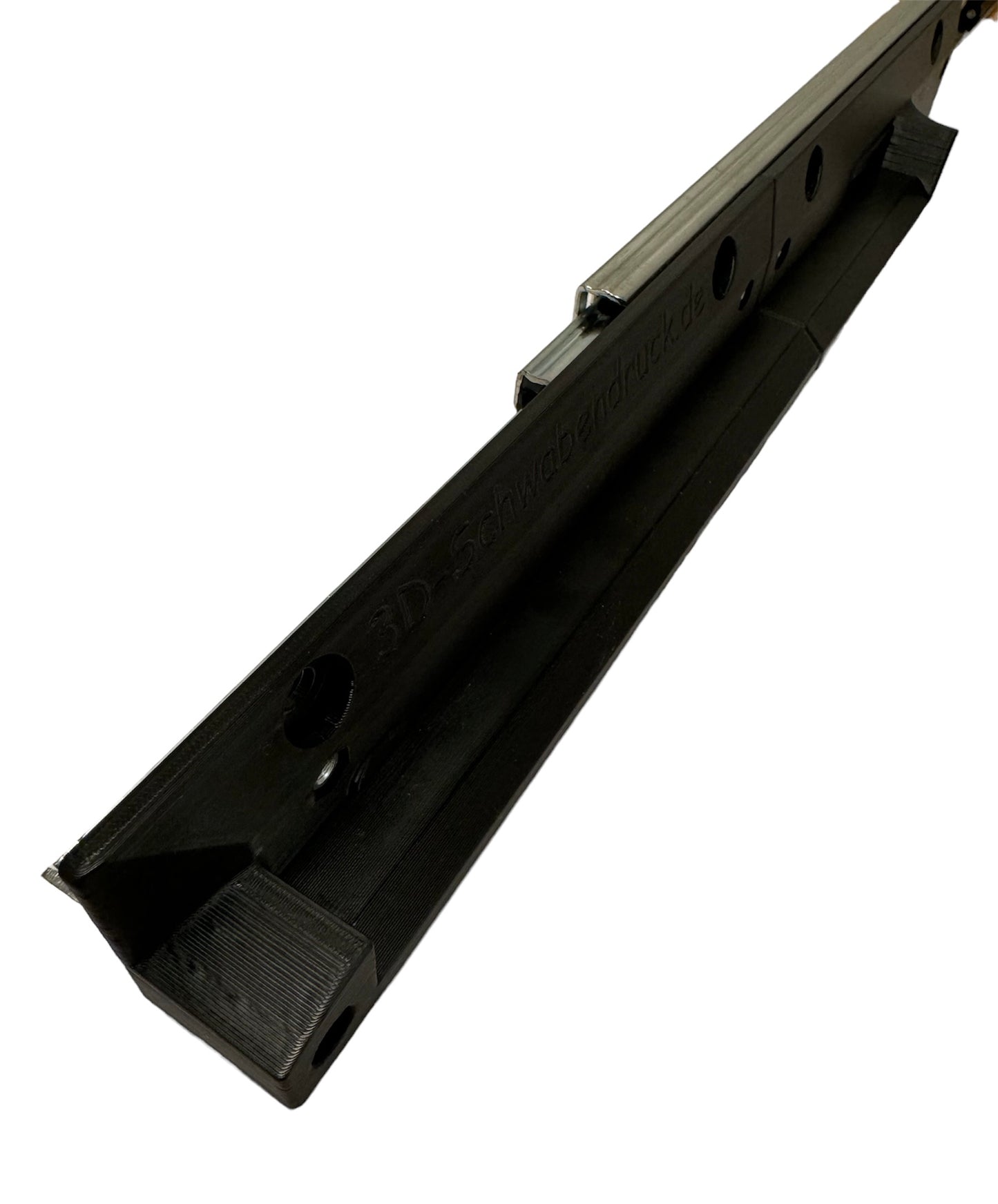

• Diese Schienen sind zweigeteilt, aus ABS 3D gedruckt und weisen typische Linien auf, die keinen Reklamierungsgrund darstellen.
